Levantamento Topográfico

O levantamento topográfico é o conjunto de medições que determina a forma, as dimensões e as feições de uma porção do terreno, representadas em plantas e mapas com precisão métrica. Ele é o ponto de partida de qualquer projeto que envolva uso do solo: loteamentos, estradas, edificações, mineração, obras hidráulicas e licenciamento ambiental.

Sem um levantamento topográfico confiável, o projeto de engenharia parte de informações imprecisas e os erros se propagam para o dimensionamento de volumes de terraplenagem, o traçado de redes de drenagem e a delimitação de áreas legais. Entender quais tipos de levantamento existem e quando cada um é necessário é o primeiro passo para contratar o serviço correto.

Tipos de levantamento topográfico e suas diferenças

O levantamento planimétrico registra posições horizontais de pontos e feições no terreno, produzindo plantas que representam o layout de uma área: limites, edificações, estradas, cursos d'água e vegetação. É usado em cadastro técnico, projetos de parcelamento do solo e como base para a definição de áreas em processos de regularização fundiária e licenciamento ambiental.

O levantamento planialtimétrico inclui, além das posições horizontais, as cotas de altitude, produzindo plantas com curvas de nível. Esse é o tipo de levantamento topográfico mais exigido em projetos de engenharia: determina o perfil natural do terreno, orienta o projeto de terraplenagem, define o traçado de sistemas de drenagem e subsidia o cálculo de volumes de corte e aterro.

Quando o levantamento topográfico é obrigatório

O levantamento topográfico é exigido por lei em diversas situações. O georreferenciamento de imóveis rurais com área superior a 100 hectares é obrigação estabelecida pelo INCRA. Aprovação de loteamentos nas prefeituras exige planta topográfica como peça obrigatória do processo. Projetos de obras de engenharia submetidos ao CREA precisam de base cartográfica levantada por profissional habilitado.

No licenciamento ambiental, a SEMACE e o IBAMA exigem levantamento topográfico para delimitação de APP, caracterização de áreas de intervenção e dimensionamento de estruturas como canais, diques e bacias de contenção. Projetos de lavra mineral protocolados na ANM precisam de levantamento da área de concessão com coordenadas no sistema SIRGAS 2000.

Métodos utilizados e precisão dos produtos

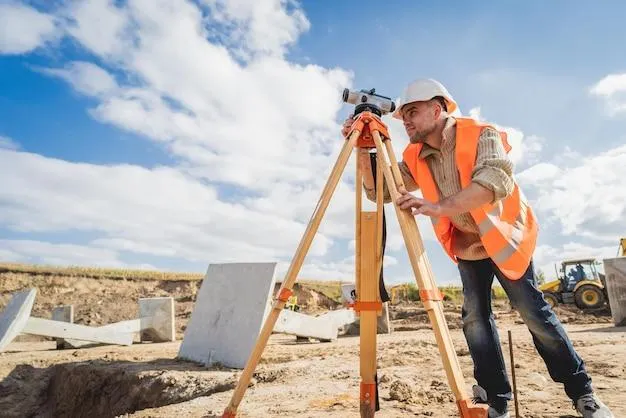

O levantamento topográfico convencional usa estação total e GPS geodésico para medir ângulos, distâncias e coordenadas em campo. É indicado para obras lineares, verificação de estruturas e situações onde a vegetação densa impede o sobrevoo. A precisão é da ordem de centímetros e atende às exigências de plantas em escalas 1:1.000 e maiores.

Para áreas acima de 10 hectares, a aerofotogrametria com drone substitui com vantagem o levantamento terrestre em tempo e custo. O drone voa a altitude controlada, gera ortofotomosaico e modelo digital do terreno com GSD abaixo de 5 cm e precisão posicional certificada por pontos de controle GPS. O produto final do levantamento topográfico por drone tem precisão equivalente ao levantamento terrestre para escalas até 1:500.

Como os dados são usados em projetos de engenharia

O projetista de estradas usa as curvas de nível para definir o greide da via, minimizando volumes de terraplenagem. O projetista de redes de drenagem usa o modelo digital do terreno para traçar as bacias de contribuição e dimensionar as estruturas de escoamento. O projetista de edificações usa o levantamento topográfico para definir a plataforma de construção e os acessos ao lote.

Em obras de terraplanagem, o levantamento é executado antes e após o serviço para controlar os volumes movimentados e medir para fins de pagamento. A comparação dos dois modelos digitais quantifica o volume com precisão, substituindo as medições manuais de cubagem que eram padrão antes da popularização do levantamento com drone.

Perguntas frequentes sobre levantamento topográfico

Qual profissional pode assinar um levantamento topográfico?

Engenheiro civil, engenheiro cartógrafo, engenheiro agrimensor ou técnico em geomática habilitado no CREA. O responsável técnico emite ART antes do início do serviço e assina a planta entregue. Levantamentos assinados por profissionais sem habilitação específica em topografia não são aceitos em processos de licenciamento.

O levantamento topográfico com drone tem a mesma validade legal que o convencional?

Sim, desde que executado por profissional habilitado, com pontos de controle levantados em campo e relatório de acurácia. O método de aquisição não invalida o produto; o que determina a validade legal é a responsabilidade técnica documentada por ART e a conformidade com as normas cartográficas aplicáveis.

Qual a diferença entre levantamento topográfico e georreferenciamento de imóvel rural?

O georreferenciamento de imóvel rural é um tipo específico de levantamento topográfico que segue as normas do INCRA e tem como objetivo a certificação dos vértices do imóvel no sistema de referência geodésico nacional. O levantamento topográfico convencional tem escopo mais amplo e não necessariamente segue as normas do INCRA.

Com que antecedência o levantamento topográfico deve ser contratado em relação à obra?

O ideal é contratar o levantamento antes da elaboração do projeto executivo, pois os dados topográficos influenciam o dimensionamento da obra. Para projetos que precisam de aprovação em órgãos públicos, o levantamento deve ser concluído e protocolado com antecedência suficiente para o prazo de análise.

Entre em contato com a Terrasystem e solicite um orçamento para levantamento topográfico do seu projeto no Ceará.
